COP西林瓶與膠塞的匹配性是確保極端溫度（如-80℃至-196℃）下密封性能的核心因素，其影響機制主要體現在材料熱力學協同性、膠塞低溫形變行為及密封界面穩定性三個方面。以下結合關鍵數據和行業實踐展開分析：

COP西林瓶

一、熱膨脹系數（CTE）差異是密封失效的主因

1.CTE不匹配導致界面分離

COP的線性CTE約為60-70×10??/℃，而常用溴丁基膠塞的CTE高達190-220×10??/℃，兩者差異顯著。在液氮環境（-196℃）下，膠塞的收縮量遠超COP西林瓶體，導致瓶口-膠塞界面產生微米級間隙（經測算收縮率差達0.13%），引發泄漏風險。

對比數據：玻璃瓶CTE（3.3-5.0×10??/℃）雖低于COP，但與膠塞差異更大，冷縮時更易形成泄漏路徑。

2.溫度驟變的應力挑戰

急凍（降溫速率≥100℃/min）或復融過程產生的熱應力，可能超過膠塞屈服強度。COP西林瓶因抗壓強度高（-80℃下15 MPa），可抵抗形變，但若膠塞無法彈性補償間隙，仍會導致密封失效。

二、膠塞低溫性能決定密封可持續性

1.壓縮永久變形（CPD）臨界值

膠塞在-80℃存放24小時后，CPD需≤25%才能保障回彈性。若CPD>30%，膠塞在凍融循環后無法回填收縮間隙，密封力衰減。

實驗驗證：20-22%壓縮率是平衡密封與抗形變的最佳窗口（-196℃液氮泄漏率≤10?? mbar·L/s）。

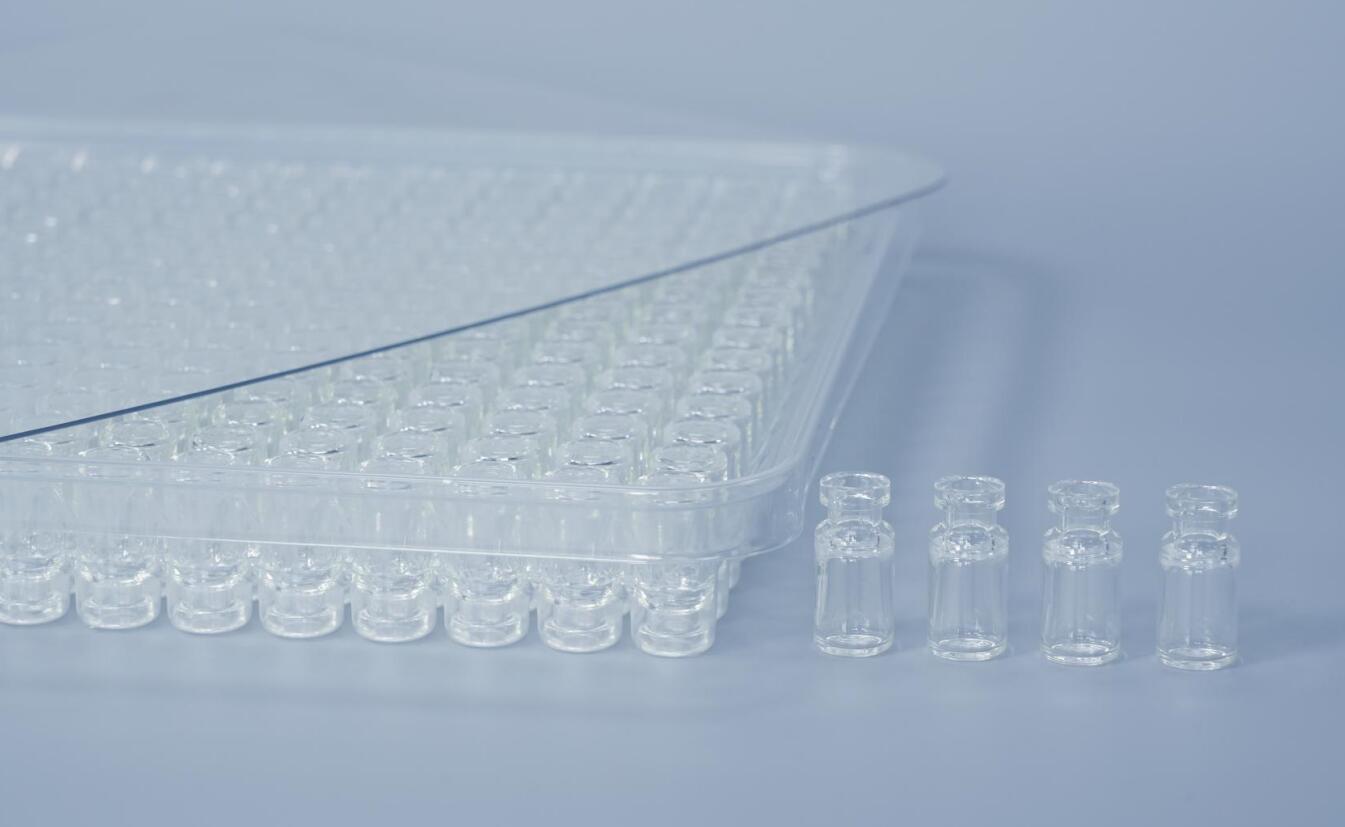

RTU免洗免滅COP西林瓶

2.玻璃化轉變的致命影響

膠塞在-60至-70℃進入玻璃態，彈性模量驟增100倍（從2-5 MPa升至250-300 MPa），徹底喪失形變補償能力。此時若初始壓縮不足，密封必然失效。

三、密封系統驗證方法與行業標準

1.極端條件測試組合

液氮質譜檢漏法：液氮浸沒環境下泄漏率≤10?? mbar·L/s（USP<1207> Class 1標準）。

300次凍融循環：扭矩衰減需<5%，開蓋力維持18-25 N·m（PDA TR27要求）。

染料滲透測試：熒光染料負壓（-0.8 bar）結合液氮冷凍，驗證無滲透（ASTM F1608）。

2.智能工藝優化方案

膠塞改性：添加納米二氧化硅（5-10 wt%）降低CTE至150×10??/℃，或等離子氟化處理提升表面非極性。

瓶口設計：雙坡度結構（30°主斜面+5°微倒角）增加接觸面積18%，結合激光焊接鋁封補償收縮力。

COP西林瓶CDE登記號為A狀態

COP西林瓶與膠塞的匹配性需通過 “材料-工藝-驗證”閉環實現：

1.材料端：改性膠塞縮小CTE差異，避免低溫界面分離；

2.工藝端：20-22%壓縮率+激光焊接，保障熱應力下的接觸強度；

3.驗證端：液氮檢漏+凍融循環+染料滲透三重測試，鎖定-196℃微生物侵入概率≤10??。

唯有攻克此三角平衡，方能支撐mRNA制劑、CAR-T細胞等尖端療法在液氮中的活性存續
